Avevo le sonde di livello acque chiare e acque grigie rotte, come tanti di voi le avranno. Con il tempo si crepano, entra l'acqua, si ossidano e si rompono i sensori e smettono di funzionare. In rete si trovano da sostituire e chiedono un centinaio di €urini per quella acque grigie, e udite udite su Serial Kombi 600 €uroni per quella acque chiare! €uroni son €uroni, ma siccome c'ho i neuroni ho deciso di costruirmele da capo e non alimentare le casse di questi già ricchi approfittatori, ma poi sono appassionato, e credo che chi fa da se fa per tre, che ve devo dì!

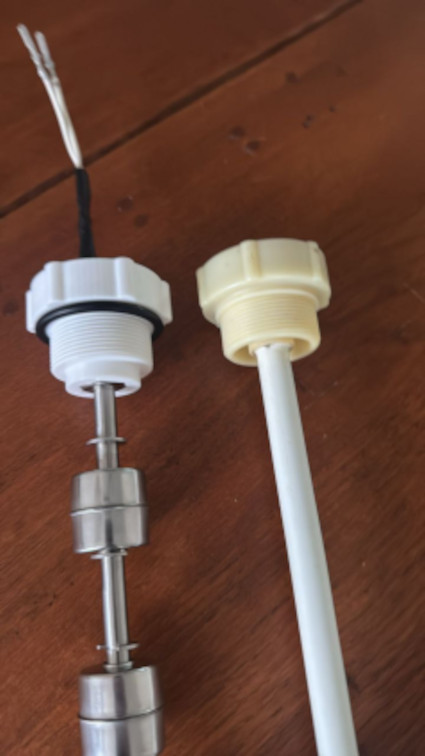

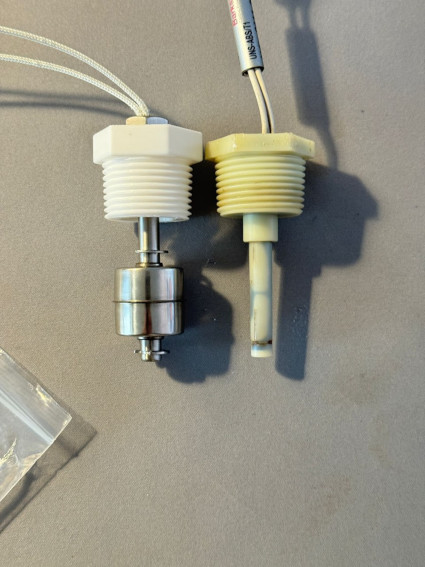

Bando alle ciance, queste sono due fotografie delle sonde costruite in parte alle sonde originali rotte:
- photo_2025-11-20_14-21-57_rid.jpg (52.34 KiB) Visto 1613 volte
- photo_2025-11-20_14-22-22_rid.jpg (58.95 KiB) Visto 1613 volte
La prima acque chiare, la seconda acque grigie.
Come potete vedere son composte da un tappo che ho disegnato e stampato in 3D e delle sonde in acciaio Inox, la prima con un barilotto con funzione ON/OFF(accende e spegne una spia sulla centralina), la seconda con tre barilotti che in base a quanti ne galleggiano segnaleranno sulla centralina una tacca due tacche o tre tacche sulla spia che identifica il serbatoio delle acque chiare.
Io personalmente ho comprato la prima sonda su amazon e la seconda su aliexpress, ma si possono trovare entrambe su aliexpress così si spendono anche meno soldi.
La sonda acque grigie l'ho comprata a questo link: https://www.amazon.it/dp/B07RX5MC7Y?ref ... title&th=1
lunga 75mm, poi ho tagliato i cavi di quella originale e li ho saldati con il proprio connettore su quelli di quella nuova dopo averla fissata al tappo da me stampato.
La sonda acque chiare invece non ve la darà vinta così facilemente, per prima cosa va acquistata su Aliexpress a questo link: https://it.aliexpress.com/item/10050084 ... pt=glo2ita
io personalmento l'ho acquistata da 200 mm perchè avevo paura che quella da 300 fosse troppo lunga per il mio serbatoio. Cmq gli amici orientali con un po' di pazienza possono anche farvela su misura e con i barilotti posizionati dove gli indicate voi. Ovviamente i tempi di consegna saranno più lunghi e la sonda costerà parecchio di più.
Inoltre questa sonda va un attimo capita, ci sono 3 coppie di cavi, coppia rossa, coppia gialla, coppia nera.
La coppia nera fa capo al barilotto più in basso, la coppia gialla al barilotto più in alto, la coppia rossa, udite udite farà capo al barilotto centrale.
Per fare in modo che la suddetta accenda la giusta tacca in base a quanti e quali barilotti galleggiano ci si dovrà procurare tre resistori per fare in modo che dal circuito esca la giusta impedenza elettrica (se non si dice così qualce elettronico mi corregga).

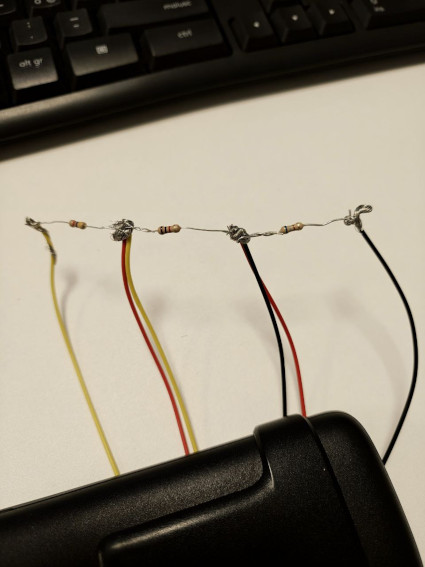

Quindi dovremo procurarci un resistore da 680 Ohm, un resistore da 1K Ohm, un resistore da 4,7K Ohm da collegare in serie in questo modo:
- photo_2025-11-24_16-21-36rid.jpg (40.91 KiB) Visto 1613 volte
Chiaramente quest' ultima foto è solo esplicativa su come ho collegato io le resistenze, verrà un lavoro molto più ordinato se opportunamente saldate con un saldatore a stagno, e integrate all' interno della guaina termorestringente, tagliate poi i cavi dalla vecchia sonda con il connettore e saldateli nel nuovo circuito.
A questi link trovate i file STL dei tappi pronti da stampare:
AcuqeChiare: https://mega.nz/file/TFRxFZYa#RFywhzn61 ... 6A_fht9M5Q
AcqueGrigie: https://mega.nz/file/zBpQjSzA#qEimD2aG0 ... d_8DbLdanc
Se avete bisogno che vi stampi i tappi e ve li spedisca contattatemi, oppure se preferite aver le sonde già montate con i tappi contattami in privato che ci accoridamo.
Ciao a tutti!
Peeter

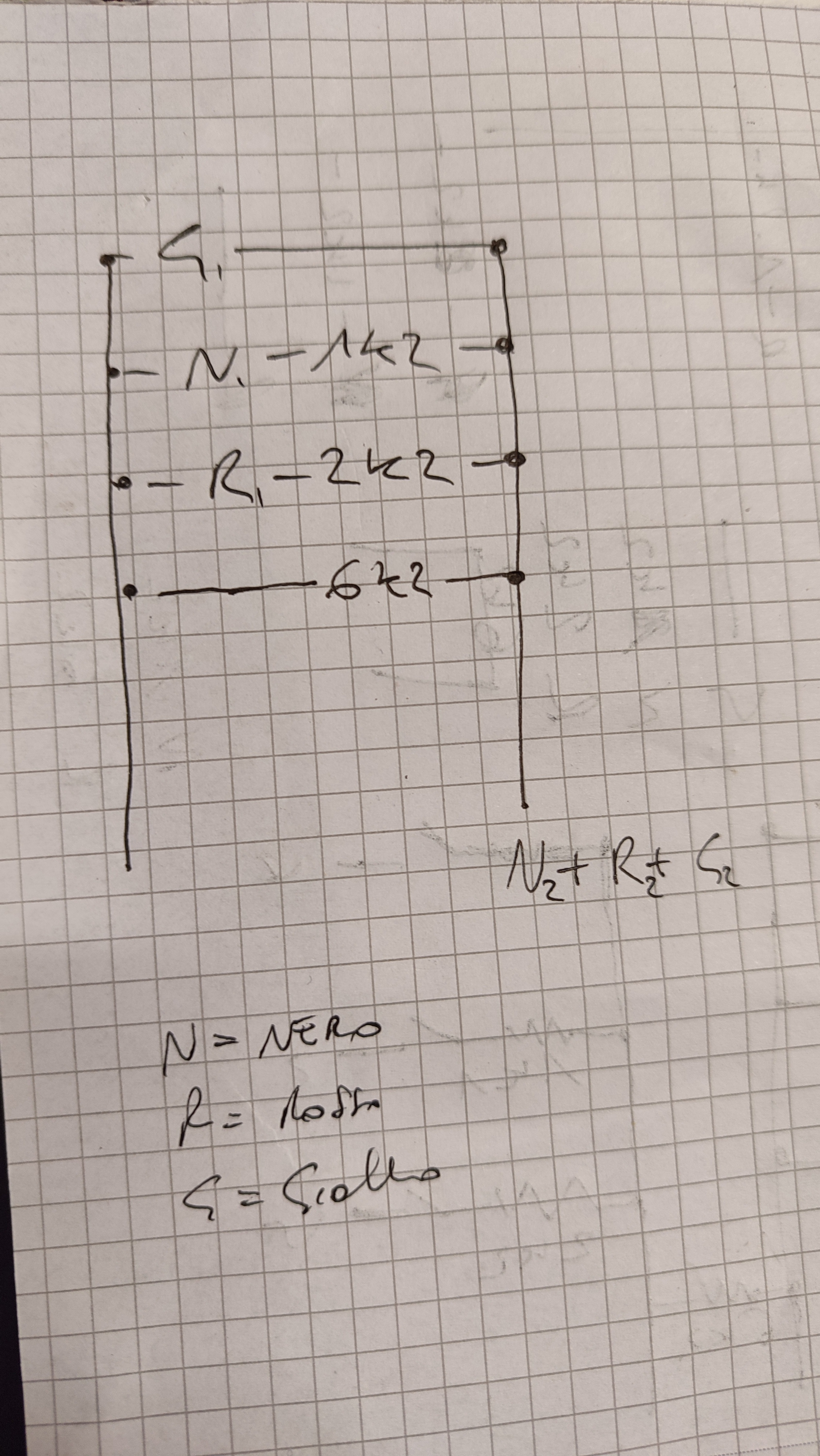

). Dagli schemi postati penso che i 4 valori di resistenza delle 4 tacche su display possano essere:
